An einer Holzbearbeitungsmaschine muss der flexible Absauganschluss mehrere Anforderungen gleichzeitig erfüllen. Er soll zum Stutzen passen, die anfallenden Partikel aufnehmen und dem vorgesehenen Unterdruck standhalten. Bei bewegten Anschlüssen kommen wiederholte Biegungen hinzu. Je nach Anlage sind außerdem bestimmte elektrische Eigenschaften erforderlich.
Ein PU-Absaugschlauch für Holzspäne wird deshalb anhand der tatsächlichen Förderaufgabe ausgewählt. Innendurchmesser, Wandstärke, Unterdruckfestigkeit, Beweglichkeit und elektrische Ausführung bilden zusammen die Grundlage für eine passende Bestellung. Der folgende Leitfaden hilft, diese Angaben für eine Neuplanung oder Ersatzbeschaffung zu strukturieren.

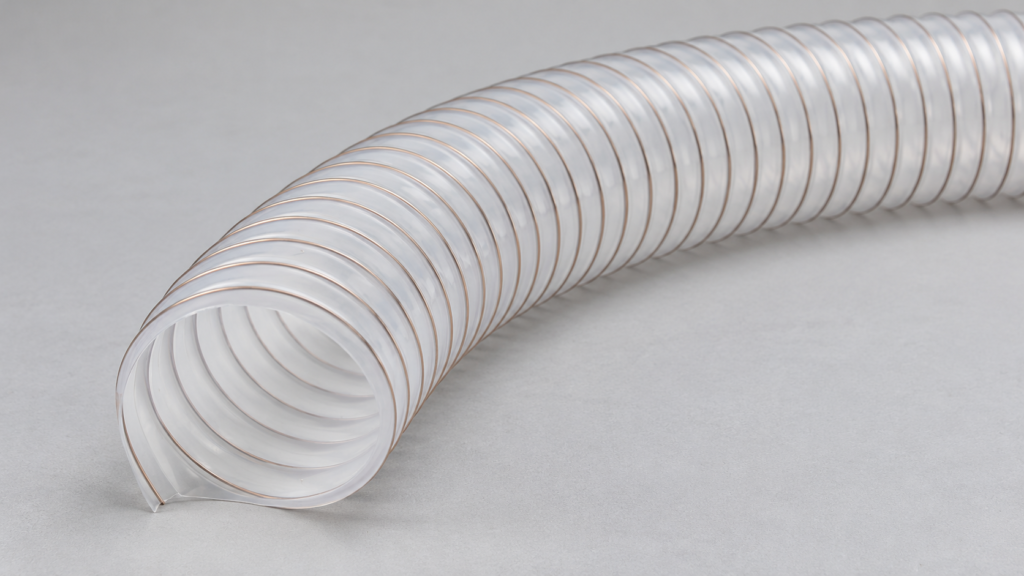

PU und PUR bei Absaugschläuchen
PU und PUR sind gebräuchliche Bezeichnungen für Polyurethan. In Katalogen werden beide Formen verwendet. Für die Produktauswahl sollte deshalb die vollständige Typbezeichnung mit Ausführung und Innendurchmesser festgehalten werden. Zwei Produkte mit dem Wort PUR im Namen müssen nicht dieselben Eigenschaften besitzen.
Im Sortiment der PU- und PUR-Schläuche von RONDO gibt es verschiedene Serien. Für Absaugung und Materialförderung werden passende Varianten anhand ihrer Konstruktion und der geforderten Betriebsdaten ausgewählt.
Zuerst die Partikel und den Betrieb beschreiben
Feiner Schleifstaub, Hobelspäne und gröbere Holzpartikel unterscheiden sich. Für eine technische Anfrage ist es deshalb hilfreicher, das tatsächlich geförderte Material zu benennen, als lediglich „Schlauch für Holz“ anzugeben.
Beschreiben Sie, ob überwiegend feine oder grobe Partikel auftreten, wie regelmäßig abgesaugt wird und ob mit wechselnden Materialien gearbeitet wird. Auch Beschichtungsreste oder andere Bestandteile sollten genannt werden, wenn sie im Prozess relevant sind.
Bei einer Ersatzbeschaffung lohnt sich ein Blick auf das bisherige Schadensbild. Scheuerstellen an der Außenseite, Verschleiß im Bogen oder wiederholte Probleme am Anschluss liefern unterschiedliche Hinweise. Fotos dieser Stellen ergänzen die Betriebsdaten und helfen, die Anfrage präziser zu formulieren.
Wandstärke nach Belastung und Handhabung auswählen
Eine leichte Ausführung kann bei einem kurzen, bewegten Maschinenanschluss Vorteile bei der Handhabung haben. Bei intensiverer Materialförderung kann eine andere Konstruktion erforderlich sein. Eine größere Wandstärke ist jedoch kein alleiniger Nachweis für die Eignung.
Bei RONDO umfasst die Serie PUR MB unterschiedliche Ausführungen für die Förderung abrasiver Materialien. Vergleichen Sie die jeweilige Wandstärke zusammen mit Gewicht, Biegeradius und zulässigen Betriebswerten. So lässt sich die mechanische Belastung berücksichtigen, ohne die Beweglichkeit des Anschlusses zu übersehen.
Zwei Einbausituationen mit unterschiedlichen Anforderungen

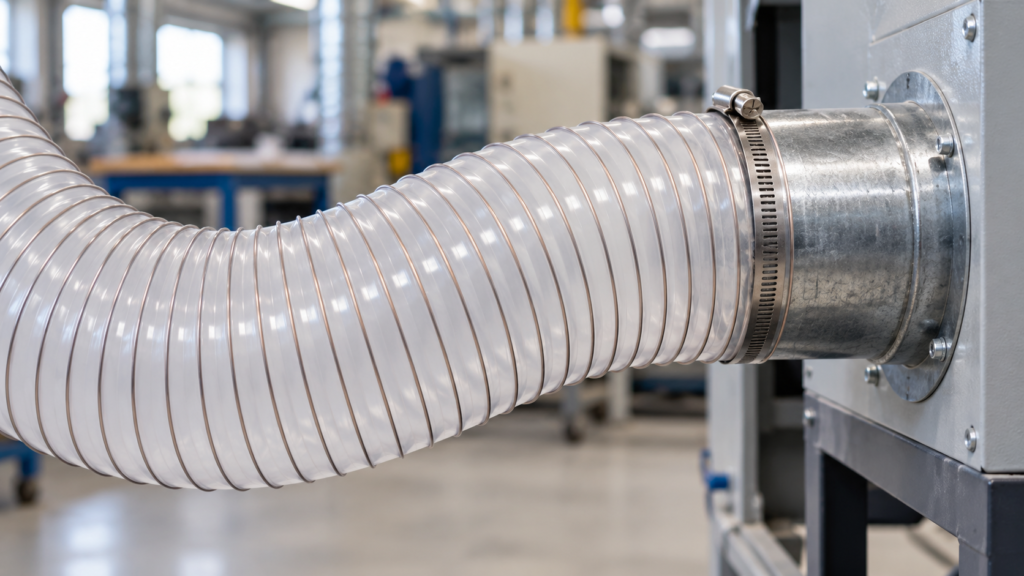

Kurzer Anschluss an einem bewegten Aggregat: Hier müssen insbesondere Bewegungsweg, Einbauraum und Belastung des Stutzens betrachtet werden. Der Schlauch sollte über den gesamten Bewegungsbereich passend geführt sein.
Längerer Abschnitt einer Materialförderung: Hier stehen zusätzlich die konkrete Förderaufgabe, die Führung der Leitung und die Betriebswerte im Mittelpunkt. Eine Ausführung, die an einem kurzen Maschinenanschluss gut funktioniert, darf nicht ohne Prüfung für diesen Abschnitt übernommen werden.
Unterdruck für die bestellte Größe prüfen
Bei einer Absauganlage muss der Schlauch den vorgesehenen Unterdruck unter den jeweiligen Einsatzbedingungen vertragen. Prüfen Sie dafür die Produktdaten der konkret benötigten Größe. Angaben einer anderen Nennweite oder einer ähnlich aussehenden Ausführung sind keine ausreichende Grundlage.
Für die Anfrage sollten die verfügbaren Betriebsdaten der Anlage vorliegen. Vermerken Sie auch, ob sich die Verhältnisse während des Betriebs verändern können. Sind die Angaben unklar, sollten Anlagenplanung oder Instandhaltung sie vor der Bestellung klären.
Vermeiden Sie die Auswahl nach einem einzelnen Katalogwert. Unterdruck, Temperatur und Verlegung gehören zu derselben Betriebsbeschreibung und sollten gemeinsam an den Anbieter übergeben werden.
Wann elektrische Eigenschaften berücksichtigt werden müssen
Beim Transport von Partikeln können elektrostatische Aufladungen entstehen. Welche Maßnahmen erforderlich sind, hängt vom Medium und von der Anlage ab. Ein antistatischer Absaugschlauch muss deshalb anhand der festgelegten Anforderungen ausgewählt und entsprechend montiert werden.
Die RONDO-Serie PUR EL umfasst elektrisch leitfähige Ausführungen. Beispiele sind PUR F05 EL und PUR L07 EL. Ihre jeweiligen technischen Angaben müssen mit der geplanten Anwendung verglichen werden.
Wichtig ist, welche elektrische Kenngröße angegeben wird und worauf sich die Messung bezieht. Eine Stahlspirale allein beschreibt nicht die Eigenschaften der gesamten Schlauchwand. Ebenso wenig lässt sich aus einer allgemeinen Produktbezeichnung eine Eignung für jede explosionsgefährdete Umgebung ableiten. Maßgeblich sind die konkrete Ausführung, deren Dokumentation und die Anforderungen der Anlage.
Biegeradius und Anschluss mitplanen
Erfassen Sie den verfügbaren Platz zwischen Maschinenstutzen und Rohrleitung. Berücksichtigen Sie dabei alle vorgesehenen Maschinenstellungen. Ein Foto in nur einer Position kann einen späteren engen Bogen oder eine Zugbelastung am Anschluss übersehen.
Der Schlauch sollte passend befestigt sein und keine unzulässigen Belastungen auf Stutzen oder Verbindung übertragen. Prüfen Sie außerdem, ob er an Kanten scheuern kann und wie der Abschnitt bei Wartungsarbeiten zugänglich bleibt. Vorgaben zu Montage, Verlegung und gegebenenfalls Erdung sind der Produkt- und Anlagendokumentation zu entnehmen.

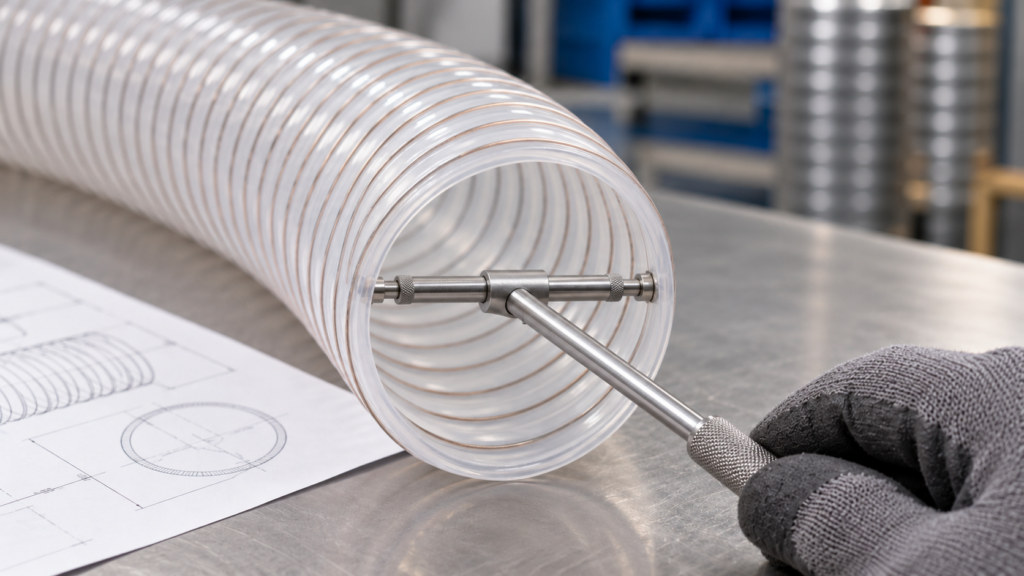

Checkliste für die Bestellung eines PU-Absaugschlauchs
| Bereich | Angaben für die technische Anfrage |
| Fördermedium | Staubart, Holzspäne, Partikelgröße und relevante Beimengungen |
| Abmessungen | Innendurchmesser, Länge, Stutzen und Befestigung |
| Betrieb | Unterdruck, Temperatur und Betriebsdauer |
| Mechanik | Bewegungsweg, Bauraum und bisheriges Verschleißbild |
| Elektrische Anforderungen | Geforderte Eigenschaften und zugehörige Anlagendokumentation |
Hilfreich ist zusätzlich die vollständige Kennzeichnung des bisher eingesetzten Schlauchs. Sie erleichtert die Identifikation, sollte aber durch eine aktuelle Beschreibung des Prozesses ergänzt werden.
Häufige Fragen zu PU-Absaugschläuchen für Holzspäne
Welche Wandstärke ist für Holzspäne erforderlich
Dafür gibt es keine allgemeine Angabe, die für alle Anlagen passt. Partikel, Förderaufgabe, Betriebsdauer und mechanische Belastung müssen gemeinsam mit den Daten des Schlauchmodells bewertet werden.
Reicht der Durchmesser des Maschinenstutzens zur Auswahl
Er ist ein wichtiger Ausgangspunkt. Zusätzlich werden Unterdruck, Temperatur, Verlegung, Medium und gegebenenfalls elektrische Anforderungen benötigt.
Ist jeder transparente PUR-Schlauch antistatisch
Das lässt sich aus der Farbe oder Transparenz nicht ableiten. Prüfen Sie die deklarierten Eigenschaften der konkreten Ausführung und die erforderliche Montage.
Kann ein alter Schlauch ohne weitere Prüfung ersetzt werden
Bei unverändertem Prozess hilft die bisherige Typbezeichnung. Haben sich Medium, Maschinenbetrieb oder Schlauchführung geändert, sollte die Eignung erneut geprüft werden. Auch das bisherige Verschleißbild ist für die Auswahl hilfreich.
PU-Absaugschlauch für die Holzbearbeitung bei RONDO anfragen
Beschreiben Sie Ihre Förderaufgabe und stellen Sie die wichtigsten Betriebsdaten zusammen. Vergleichen Sie die PUR-Schlauchserien von RONDO und senden Sie Ihre Angaben über den deutschsprachigen Kontakt. So kann die Auswahl auf das passende Modell und die benötigte Größe eingegrenzt werden.
