PVC-Schläuche für die Industrie – Auswahl, Anwendungen und Eigenschaften

Ein flexibler Schlauch verbindet eine Maschine mit der Absauganlage, führt Luft ab oder übernimmt einen Abschnitt der Materialförderung. Für diese Aufgaben kommen unterschiedliche Konstruktionen infrage. Ein passender Anschlussdurchmesser allein sagt deshalb noch wenig darüber aus, ob ein PVC-Schlauch im vorgesehenen Prozess zuverlässig eingesetzt werden kann.

Für die Auswahl eines industriellen PVC-Schlauchs müssen Fördermedium, Betriebsdruck beziehungsweise Unterdruck, Temperatur und Einbausituation gemeinsam betrachtet werden. Erst danach lässt sich eine geeignete Bauart und Ausführung festlegen. Dieser Leitfaden zeigt, welche Angaben Einkauf, Instandhaltung und Anlagenplanung dafür zusammenstellen sollten.

Welche Aufgaben übernehmen PVC-Schläuche in Industrieanlagen

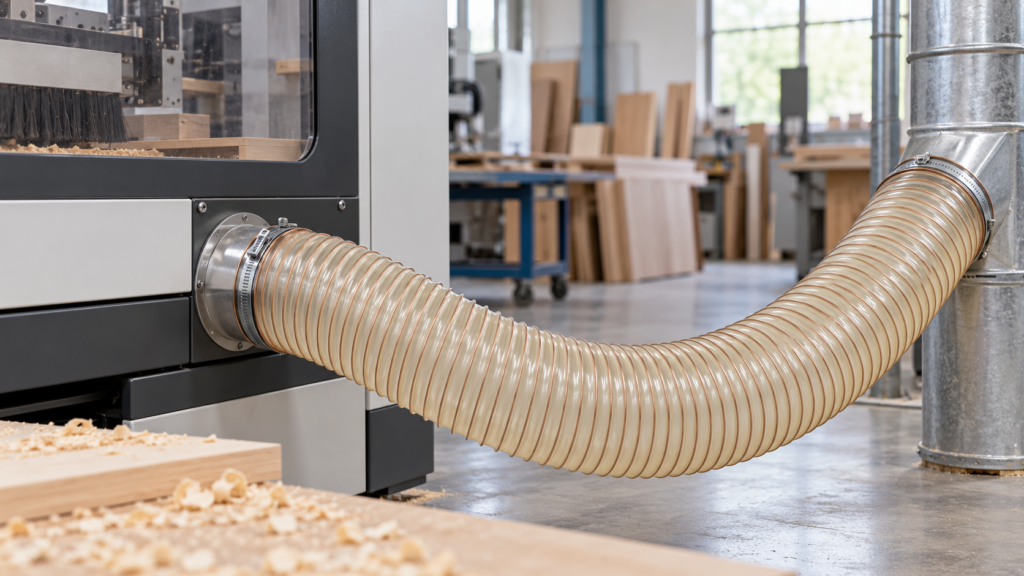

Luftführung und Absaugung

Bei einer flexiblen Verbindung zwischen Absaugstutzen und festem Rohrsystem zählen unter anderem Beweglichkeit, Gewicht und der verfügbare Bauraum. Die Schlauchführung muss zur Maschine passen, ohne den Anschluss unnötig zu belasten. Gleichzeitig sind die zulässigen Betriebswerte des Schlauchs einzuhalten.

Das Sortiment von RONDO umfasst PVC-Schläuche für industrielle Anwendungen mit unterschiedlichen Wandstärken und Bauarten. Dazu gehören auch Ausführungen für Aufgaben in der Luftführung und Absaugung. Die konkrete Eignung ergibt sich aus den Daten des jeweiligen Produkts.

Förderung von Schüttgütern

Beim Transport fester Partikel kommen weitere Belastungen hinzu. Feines Pulver, Granulat und grobe Späne stellen unterschiedliche Anforderungen an die Schlauchwand. Neben der Materialart sollten Partikelgröße, Fördermenge und Betriebsdauer bekannt sein.

Bei abrasiven Medien lohnt sich ein Vergleich mit geeigneten PU- und PUR-Schläuchen. Entscheidend ist, welche konkrete Ausführung die Anforderungen des Prozesses erfüllt. Die Auswahl lässt sich nicht allein über den Werkstoffnamen oder die optische Ähnlichkeit zweier Schläuche treffen.

Kontakt mit chemischen Stoffen

Für chemisch beanspruchte Anwendungen muss das Medium möglichst genau beschrieben werden. Dazu gehören seine Zusammensetzung, die Konzentration, die Temperatur und die Kontaktdauer. Ein allgemeiner Hinweis wie „chemikalienbeständig“ ersetzt diese Angaben nicht.

Die Tabelle zur Chemikalienbeständigkeit unterstützt den ersten Materialvergleich. Ihre Richtwerte müssen mit den tatsächlichen Einsatzbedingungen und den Angaben zum Schlauchmodell abgeglichen werden. Das gilt ebenso, wenn verschiedene Stoffe nacheinander oder als Gemisch auftreten.

PVC-Schlauch auswählen in fünf Schritten

1 Fördermedium und Betriebsweise beschreiben

Beginnen Sie mit der Aufgabe des Schlauchs. Wird hauptsächlich Luft abgesaugt? Werden gleichzeitig feste Partikel transportiert? Handelt es sich um einen stationären Anschluss oder um eine Verbindung, die bei jeder Maschinenbewegung mitgeführt wird?

Beschreiben Sie außerdem, ob die Anlage kontinuierlich, im Schichtbetrieb oder nur zeitweise läuft. Für eine Ersatzbeschaffung sind Fotos und die vollständige Kennzeichnung des bisherigen Produkts hilfreich. Änderungen am Prozess sollten ausdrücklich genannt werden.

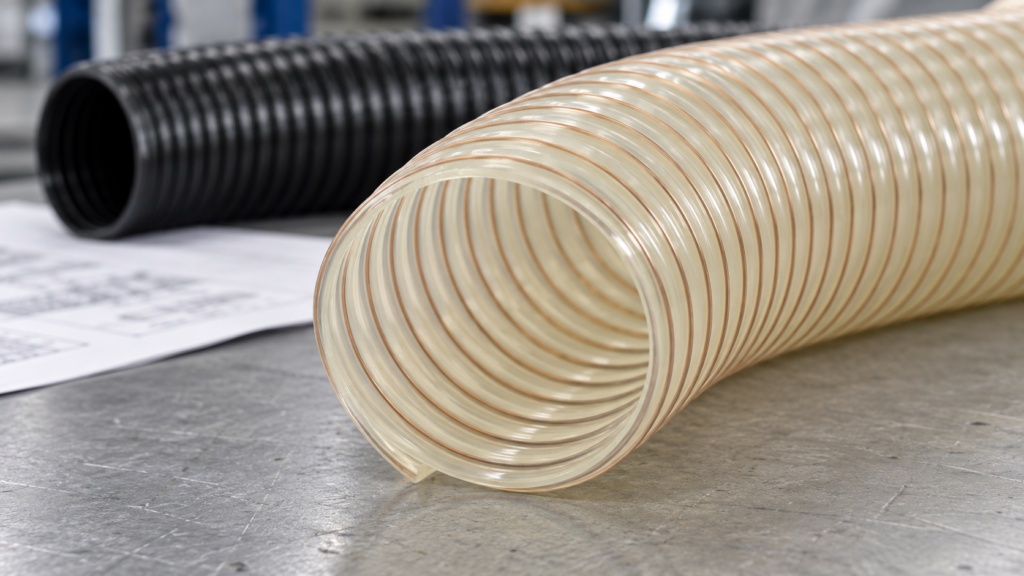

2 Innendurchmesser und Anschluss prüfen

Für die Bestellung ist der erforderliche Innendurchmesser wichtig. Zusätzlich müssen Stutzengeometrie, Befestigung und vorhandener Platz berücksichtigt werden. Eine gemessene Außendimension des alten Schlauchs lässt sich nicht ohne Weiteres als Bestellmaß übernehmen.

Bei vorhandenen Reduzierungen sollte deren Ausführung in der Anfrage beschrieben werden. So kann geklärt werden, ob der neue Schlauch direkt auf den Anschluss passt oder eine Anpassung erforderlich ist.

3 Unterdruck und Druck getrennt betrachten

Bei einer Absaugung ist der zulässige Unterdruck der gewählten Ausführung zu prüfen. Die Angaben müssen zur bestellten Nennweite und zu den vorgesehenen Einsatzbedingungen passen. Werte einer anderen Schlauchgröße dürfen nicht ungeprüft übertragen werden.

Eine Eignung für Unterdruck bedeutet außerdem nicht automatisch, dass derselbe Schlauch für einen Druckbetrieb vorgesehen ist. Geben Sie daher an, wie der Schlauch tatsächlich betrieben werden soll und welche Betriebswerte die Anlage erreicht.

4 Temperatur und chemische Belastung ergänzen

Nennen Sie sowohl die Medientemperatur als auch die Bedingungen am Einbauort. Liegt der Schlauch neben einer warmen Maschine oder wird er im Winter in einer unbeheizten Halle bewegt, sollte dies in die Auswahl einfließen. Auch kurzzeitige Temperaturspitzen sind relevant.

Die Einsatzgrenzen können sich zwischen PVC-Bauarten unterscheiden. Maßgeblich sind deshalb die Angaben für das ausgewählte Modell und die Bedingungen, unter denen seine Parameter gelten.

5 Wandstärke und Schlauchführung gemeinsam bewerten

Eine dickere Wand kann mit einem höheren Gewicht und einer anderen Beweglichkeit verbunden sein. Umgekehrt darf eine leichte, gut bewegliche Konstruktion nicht allein wegen ihrer Handhabung ausgewählt werden, wenn die Prozessbelastung andere Eigenschaften verlangt.

Vergleichen Sie deshalb Wandstärke, Biegeradius, Gewicht und Betriebswerte zusammen. Bei bewegten Anschlüssen muss der gesamte Bewegungsweg betrachtet werden, nicht nur die Einbaulage bei stillstehender Maschine.

Wie sich unterschiedliche PVC-Ausführungen vergleichen lassen

RONDO führt unter anderem PVC F05, PVC L07 und PVC C14. Die folgende Übersicht zeigt beispielhaft unterschiedliche Wandstärken dieser angebotenen Konstruktionen. Sie ist eine Orientierung für den Produktvergleich, keine pauschale Anwendungsempfehlung.

Die vollständigen Daten und weiteren Ausführungen finden Sie in der Produktübersicht der PVC-Schläuche. Vergleichen Sie dort die zum Einsatz passenden Modelle, statt aus einer einzelnen Eigenschaft auf die gesamte Eignung zu schließen.

Welche Angaben gehören in eine technische Anfrage

Für eine gezielte Auswahl sollten folgende Informationen vorliegen:

Fördermedium mit relevanten Eigenschaften und gegebenenfalls Konzentration;

benötigter Innendurchmesser und erforderliche Länge;

Druck oder Unterdruck während des Betriebs;

Medien- und Umgebungstemperatur;

stationäre oder bewegte Verlegung mit Angaben zum Platzbedarf;

zusätzliche Anforderungen, beispielsweise an elektrische Eigenschaften oder Dokumentation.

Fehlen einzelne Betriebsdaten, ist eine Abstimmung mit der Anlagenplanung sinnvoll. Ein Foto des bisherigen Schlauchs hilft bei der Einordnung, ersetzt jedoch keine technischen Angaben.

Häufige Fragen zu industriellen PVC-Schläuchen

Ist jeder PVC-Schlauch für Unterdruck geeignet

Das muss für das jeweilige Modell und die benötigte Größe geprüft werden. Entscheidend sind die zulässigen Werte unter den vorgesehenen Betriebsbedingungen. Die Bezeichnung PVC allein reicht für diese Beurteilung nicht aus.

Kann ein PVC-Förderschlauch auch Flüssigkeiten transportieren

Nur wenn die betreffende Ausführung dafür vorgesehen ist und Medium sowie Betriebswerte passen. Eine Freigabe für Luft oder Schüttgüter lässt sich nicht automatisch auf Flüssigkeiten übertragen.

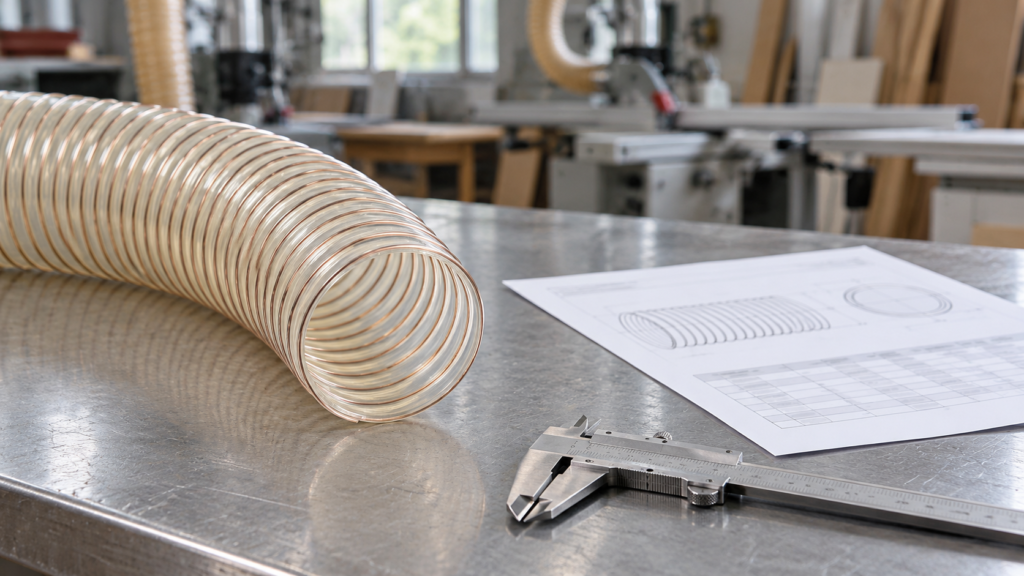

Bedeutet eine Stahlspirale automatisch antistatische Eigenschaften

Die Spirale beschreibt einen Teil der Konstruktion. Für die elektrischen Eigenschaften sind die Angaben zum konkreten Schlauch und die Anforderungen an dessen Montage maßgeblich.

Wann sollte PUR statt PVC geprüft werden

Ein Vergleich ist insbesondere bei abrasiven Fördermedien sinnvoll. Dabei sollten geeignete Modelle beider Werkstoffgruppen anhand der vollständigen Betriebsanforderungen bewertet werden.

Den passenden PVC-Schlauch bei RONDO anfragen

Stellen Sie die technischen Daten Ihrer Anwendung zusammen und vergleichen Sie die verfügbaren PVC-Schläuche von RONDO. Über den deutschsprachigen Kontakt können Sie Ihre Anfrage mit Durchmesser, Medium und Betriebsbedingungen übermitteln.

Für einen Überblick über die Aufgaben flexibler Leitungen lesen Sie auch unseren Beitrag über Absaugschläuche in der Industrie.
