PUR L07 SP

Sehr flexibler, antistatischer Polyurethanschlauch, verstärkt mit einer Edelstahlspirale mit sehr guter Abriebfestigkeit, für Nahrungsmittel zugelassen, hauptsächlich zum Transport körniger Lebensmittelprodukte in Absaugs- und Zuführsystemen sowie zum Ablassen gasförmiger Medien und Flüssigkeiten verwendet. Der Schlauch hat das PZH-Zertifikat ausgegeben von der Staatlichen Hygieneanstalt und erfüllt die Anforderungen der EU-Richtlinie 2002/72 / EG, Verordnung PE 1935/2004 im Bereich der organoleptischen Eigenschaften und der globalen Migration für Modellflüssigkeiten A, B, C. Achtung! Zum Transport von Fetten nicht verwenden.

Charakteristisch

Kategorie:

PUR SP

Durchmesser:

20 – 500 mm

Für den Medientransport:

Konstanten
Flüssigkeit
Gas

Anwendung:

Übertragung von losen, stark abrasiven Materialien
Förderung der pulverigen Materialien

Überprüfen Sie auch:

Tabelle der chemischen Beständigkeit

	für Lebensmittel zugelassen	Atest PZH**
	abriebfest
	antistatisch	<10⁹ Ω
	wygładzona ścianka wewn.
	Elastizität	****
	thermisch beständig	von -30 bis +90°C
	thermisch beständig	V-II gem. UL94
	Handelslängen	5 m, 10 m, 20 m

**Zulassung PZH – Gesundheitsqualitätszulassung. PUR SPM Schläuche erfüllen Anforderungen der europäischen Standardrichtlinie UE 2002/72/EC und der Verordnung PE 1935/2004 im Bereich der organoleptischen Eigenschaften und bezüglich der globalen Migration flüssiger Simulanzmodelle A, B, C. Achtung! Zur Förderung von Fetten nicht verwenden.

Profile

Herunterladbar

Produktkatalog.pdf

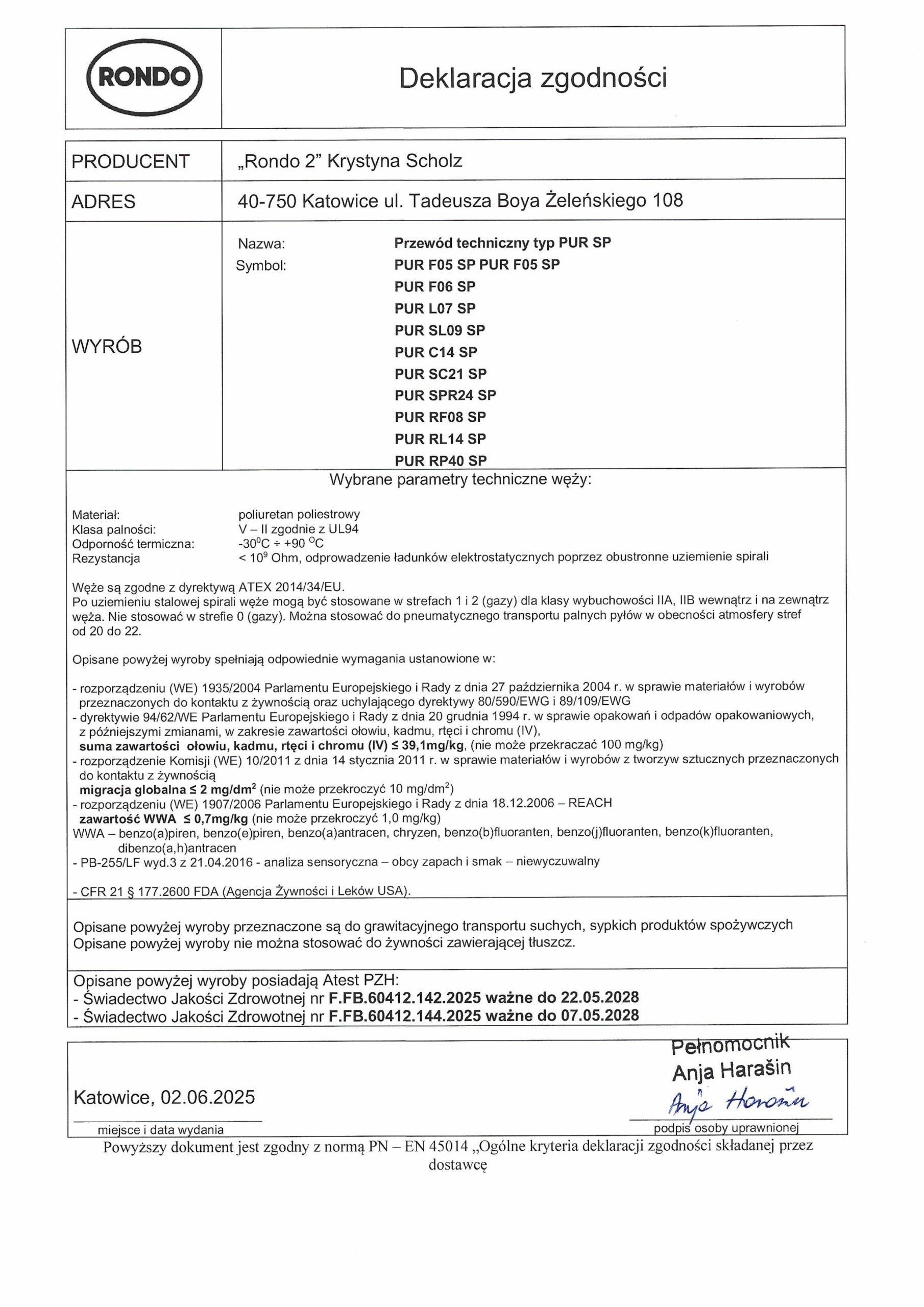

Deklaracja-zgodnosci-PUR-SP.pdf

Anleitung-von-Industrieschlauchen.pdf

Technische Daten

Katalognummer	Durchmesser innen [mm]	Durchmesser aussen [mm]	Biegeradius [mm]	Gewicht schätzungsweise [kg/m]	Druck [bar]	Unterdruck [bar]
1 – SP – 01 – 0020	20	25	25	0,3	3,1	-0,78
1 – SP – 01 – 0025	25	30	30	0,3	3,1	-0,76
1 – SP – 01 – 0032	32	37	37	0,4	2,4	-0,69
1 – SP – 01 – 0035	35	40	40	0,4	2,1	-0,65
1 – SP – 01 – 0038	38	43	43	0,4	1,9	-0,64
1 – SP – 01 – 0040	40	45	45	0,4	1,9	-0,64
1 – SP – 01 – 0042	42	50	50	0,4	1,7	-0,56
1 – SP – 01 – 0045	45	48	46	0,4	1,7	-0,56
1 – SP – 01 – 0050	50	56	56	0,4	1,6	-0,48
1 – SP – 01 – 0055	55	61	61	0,4	1,5	-0,41
1 – SP – 01 – 0060	60	66	66	0,5	1,4	-0,41
1 – SP – 01 – 0063	63	69	69	0,5	1,3	-0,36
1 – SP – 01 – 0065	65	72	72	0,5	1,2	-0,34
1 – SP – 01 – 0070	70	77	77	0,5	1,1	-0,34
1 – SP – 01 – 0075	75	82	82	0,6	1,0	-0,27
1 – SP – 01 – 0080	80	88	88	0,7	0,9	-0,25
1 – SP – 01 – 0082	82	90	90	0,7	0,8	-0,22
1 – SP – 01 – 0085	85	92	93	0,7	0,8	-0,22
1 – SP – 01 – 0090	90	98	98	0,8	0,8	-0,20
1 – SP – 01 – 0095	95	103	103	0,8	0,8	-0,20
1 – SP – 01 – 0100	100	108	108	0,8	0,8	-0,20
1 – SP – 01 – 0102	102	110	110	0,8	0,8	-0,20
1 – SP – 01 – 0105	105	113	113	0,8	0,7	-0,20
1 – SP – 01 – 0110	110	118	118	0,9	0,7	-0,20
1 – SP – 01 – 0115	115	123	123	0,9	0,7	-0,20
1 – SP – 01 – 0120	120	128	128	0,9	0,7	-0,20
1 – SP – 01 – 0125	125	133	133	1,0	0,6	-0,20
1 – SP – 01 – 0127	127	135	135	1,0	0,5	-0,20
1 – SP – 01 – 0130	130	138	138	1,0	0,5	-0,20
1 – SP – 01 – 0135	135	143	143	1,1	0,5	-0,15
1 – SP – 01 – 0140	140	148	148	1,1	0,5	-0,15
1 – SP – 01 – 0145	145	153	153	1,1	0,5	-0,15
1 – SP – 01 – 0150	150	158	158	1,2	0,5	-0,15
1 – SP – 01 – 0160	160	168	168	1,2	0,5	-0,15
1 – SP – 01 – 0165	165	173	173	1,3	0,4	-0,15
1 – SP – 01 – 0170	170	178	178	1,3	0,4	-0,15
1 – SP – 01 – 0180	180	188	188	1,4	0,4	-0,15
1 – SP – 01 – 0185	185	193	193	1,4	0,4	-0,15
1 – SP – 01 – 0190	190	198	198	1,5	0,4	-0,15
1 – SP – 01 – 0200	200	208	208	1,5	0,4	-0,15
1 – SP – 01 – 0203	203	211	211	1,6	0,3	-0,10
1 – SP – 01 – 0210	210	218	218	1,6	0,3	-0,10
1 – SP – 01 – 0220	220	228	228	1,7	0,3	-0,07
1 – SP – 01 – 0226	226	234	234	1,7	0,2	-0,07
1 – SP – 01 – 0240	240	248	248	1,8	0,2	-0,05
1 – SP – 01 – 0250	250	258	258	1,9	0,2	-0,05
1 – SP – 01 – 0275	275	283	283	2,2	0,2	-0,05
1 – SP – 01 – 0280	280	288	288	2,2	0,2	-0,05
1 – SP – 01 – 0300	300	308	308	2,5	0,2	-0,05
1 – SP – 01 – 0315	315	323	323	2,8	0,2	-0,05
1 – SP – 01 – 0320	320	328	328	2,9	0,2	-0,05
1 – SP – 01 – 0350	350	358	358	3,0	0,2	-0,05
1 – SP – 01 – 0355	355	363	363	3,0	0,1	-0,05
1 – SP – 01 – 0400	400	408	408	3,2	0,1	-0,05
1 – SP – 01 – 0450	450	460	460	5,1	0,1	-0,05
1 – SP – 01 – 0500	500	510	510	6,3	0,1	-0,05

Die Toleranz für alle Parameter/Werte beträgt 5%. Für alle Parameter/Werte werden Bedingungen bei Zimmertemperatur angenommen. Um elektrische Ladungen abzuführen, soll man die Spirale erden.
Die Strömungsrichtung eines Mediums im Schlauch wird mit einem Pfeil gekennzeichnet. Schläuche über andere Farben und mit einem Aufdruck können mit einer Sonderbestellung hergestellt werden.
Ein Schlauch über einen anderen Durchmesser als angeboten kann mit einer Sonderbestellung hergestellt werden. Handelslängen von Schläuchen werden im maximal ausgedehnten Zustand gemessen.
